多心コード:VCT-F、MVVS

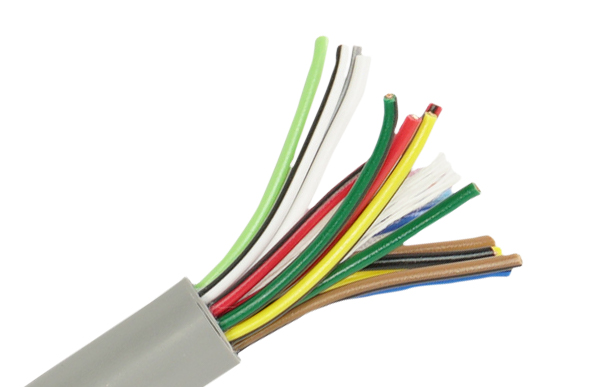

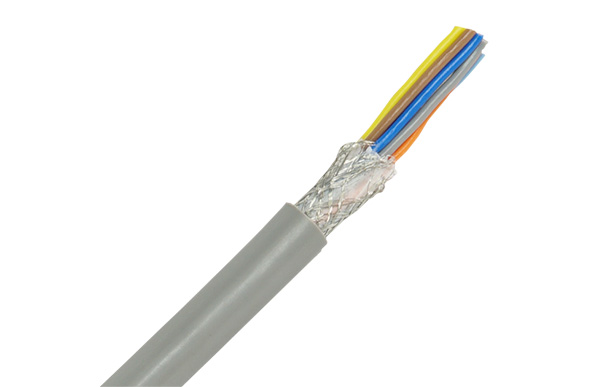

弊社仕様の汎用ビニルキャブタイヤコード(VCT-F)と、ビニルキャブタイヤコードに一括編組シールド(一部横巻シールド)を施したもの(MVVS)です。
単心より60心まであり、最大使用電圧が60V以下の信号伝送に使用され、MVVSは小勢力回路の施設又はプロセス計装等の伝送回路でシールドを必要とする用途に適しています。
サイズ
|
導 体
|
絶縁体
|
より合せ
|
シース(VCTF)
|
シールド(MVVS) |
シース(MVVS)
|
条 長
|
|||||
心数
|
構成
|
外径
|
外径
|
外径
|
厚さ
|
仕上外径
|
素線
|
外径
|
厚さ
|
仕上外径
|
荷 姿
|
|
心
|
本/mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
m
|
|
0.2sq
|
1
|
7/0.18
|
0.55
|
1.25 |
1.25
|
-
|
-
|
0.12
横巻 |
1.5
|
0.35
|
2.2
|
100m
タバ |
2
|
*2.5
|
0.7
|
3.9
|
0.12
|
3.2
|
0.7
|
4.6
|
|||||
3
|
*2.7
|
4.1
|
3.4
|
4.8
|
||||||||
4
|
*3.0
|
4.4
|
3.7
|
5.1
|
||||||||
5
|
*3.4
|
4.8
|
4.1
|
0.8
|
5.7
|
|||||||
6
|
3.8
|
0.8
|
5.5
|
4.5
|
6.1
|
|||||||
7
|
3.8
|
5.5
|
4.5
|
6.1
|
||||||||
8
|
4.1
|
5.8
|
4.8
|
6.4
|
||||||||
10
|
5.0
|
6.7
|
5.7
|
7.3
|
||||||||
12
|
5.2
|
6.9
|
5.9
|
7.5
|
||||||||
16
|
5.9
|
7.6
|
6.6
|
0.9
|
8.4
|
|||||||
20
|
6.6
|
0.9
|
8.5
|
7.3
|
9.1
|
|||||||
30
|
8.0
|
9.9
|
8.7
|
10.5
|
500
ドラム |
|||||||
40
|
9.1
|
1.0
|
11.2
|
9.8
|
1.0
|
11.8
|
||||||
50
|
10.5
|
12.6
|
11.2
|
13.2
|
||||||||
60
|
11.3
|
1.1
|
13.6
|
12.0
|
1.1
|
14.2
|
||||||
0.3sq
|
1
|
12/0.18 |
0.7
|
1.5
|
1.5
|
-
|
-
|
0.12
横巻 |
1.7
|
0.5
|
2.7
|
100
タバ |
2
|
*3.0
|
1.0
|
5.0
|
0.12
|
3.7
|
0.7
|
5.1
|
|||||
3
|
*3.2
|
5.2
|
3.9
|
0.8
|
5.5
|
|||||||
4
|
*3.6
|
5.6
|
4.3
|
5.9
|
||||||||
5
|
*4.1
|
6.1
|
4.8
|
6.4
|
||||||||
6
|
4.5
|
6.6
|
5.2
|
6.8
|
||||||||
7
|
4.5
|
6.6
|
5.2
|
6.8
|
||||||||
8
|
5.0
|
7.1
|
5.7
|
7.3
|
||||||||
10
|
6.0
|
8.1
|
6.7
|
0.9
|
8.5
|
|||||||
12
|
6.2
|
8.3
|
6.9
|
8.7
|
||||||||
14
|
6.6
|
8.7
|
7.3
|
9.1
|
500
ドラム |
|||||||
16
|
7.0
|
9.1
|
7.7
|
9.5
|
||||||||
20
|
7.8
|
9.9
|
8.5
|
10.3
|
||||||||
24
|
9.0
|
11.1
|
9.7
|
1.0
|
11.7
|
|||||||
26
|
9.0
|
11.1
|
9.7
|
11.7
|
||||||||
30
|
9.6
|
11.7
|
10.3
|
12.3
|
||||||||
40
|
11.0
|
13.1
|
11.7
|
1.1
|
13.9
|
|||||||
50
|
12.2
|
1.1
|
14.5
|
12.9
|
15.1
|
|||||||
60
|
13.5
|
15.8
|
14.2
|
1.2
|
16.6
|
|||||||
0.5sq
|
1
|
20/0.18
|
0.9
|
1.9
|
-
|
-
|
-
|
0.12
|
2.5
|
0.7
|
3.9
|
100
タバ |
2
|
*3.8
|
1.0
|
5.8
|
4.5
|
0.8
|
6.1
|
||||||
3
|
*4.1
|
6.1
|
4.8
|
6.4
|
||||||||
4
|
*4.6
|
6.6
|
5.3
|
6.9
|
||||||||
5
|
*5.1
|
7.1
|
5.8
|
7.4
|
||||||||
6
|
5.7
|
7.8
|
6.4
|
0.9
|
8.2
|
|||||||
7
|
5.7
|
8.4
|
6.4
|
8.2
|
||||||||
8
|
6.3
|
9.7
|
7.0
|
8.8
|
||||||||
10
|
7.6
|
10.0
|
8.3
|
10.1
|
||||||||
12
|
7.9
|
10.5
|
8.6
|
10.4
|
||||||||
14
|
8.4
|
11.0
|
9.1
|
1.0
|
11.1
|
500
ドラム |
||||||
16
|
8.9
|
12.2
|
9.6
|
11.6
|
||||||||
18
|
10.1
|
1.1
|
13.7
|
10.8
|
12.8
|
|||||||
20
|
11.4
|
13.7
|
12.1
|
1.1
|
14.3
|
|||||||
24
|
12.2
|
14.5
|
12.1
|
14.3
|
||||||||
26
|
13.9
|
1.2
|
16.4
|
12.9
|
15.1
|
|||||||
30
|
16.0
|
18.5
|
14.6
|
1.2
|
17.0
|
|||||||
40
|
17.1
|
1.3
|
19.8
|
16.7
|
1.3
|
19.3
|
||||||
50
|
17.7
|
20.4
|
17.8
|
20.4
|
||||||||
* VCTFの5心以下は充実タイプ、その他の1心以外はテープ巻きとなります
|
